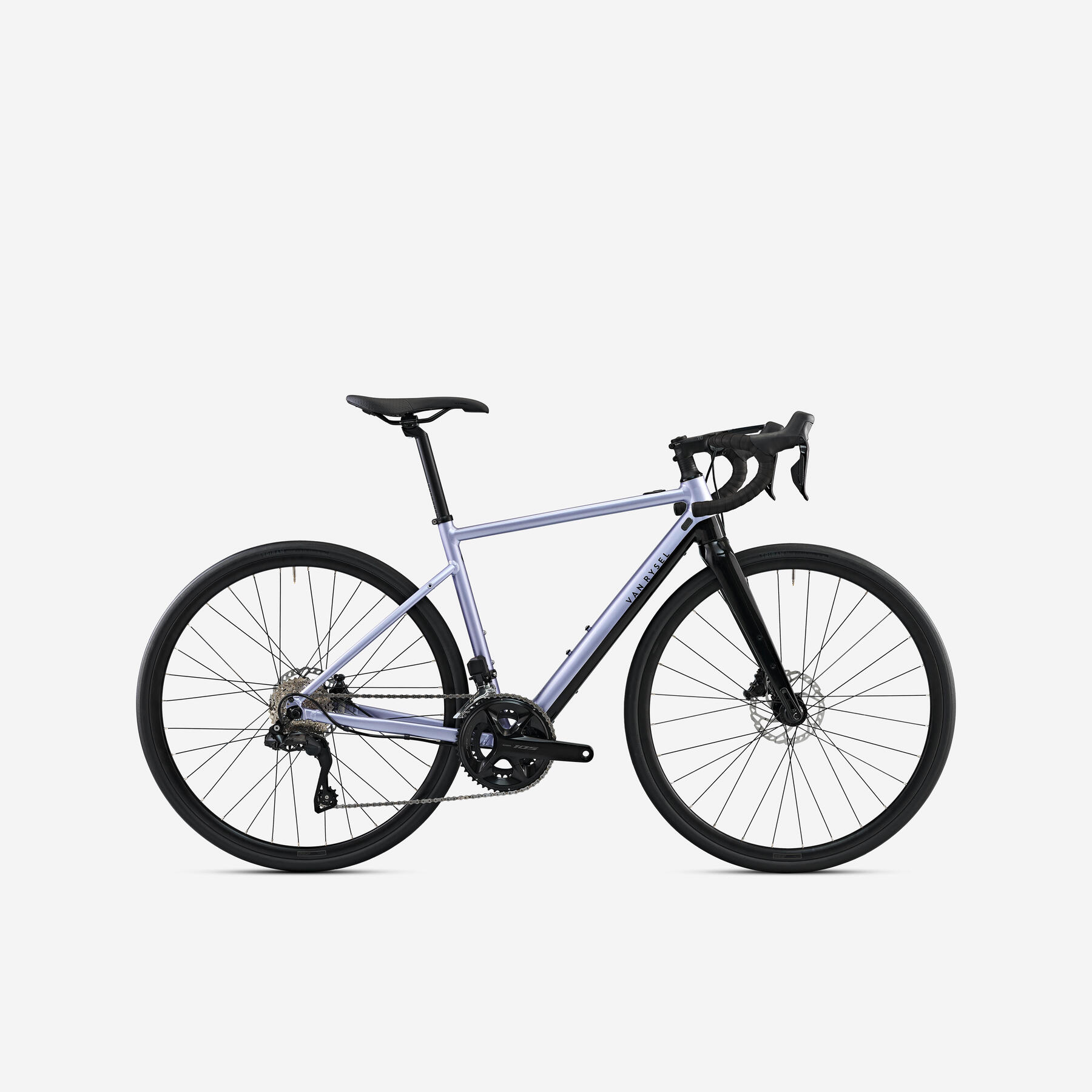

VAN RYSEL E-EDR AF Shimano 105 Di2 2x12S

Druk 3 seconden op de knop onder de horizontale buis om de fiets uit te zetten. Het lichtje van de knop op de horizontale buis gaat uit.

De fiets is uitgerust met een fietscomputer met gps die onafhankelijk van de fiets werkt. Hij communiceert draadloos met de fiets en toont de gegevens die worden doorgestuurd door de fiets, zoals de gekozen ondersteuningsstand, het batterijniveau, de resterende actieradius in km enz.
Raadpleeg het hoofdstuk "BC900-FIETSCOMPUTER" hieronder voor de werking en om alle mogelijkheden optimaal te benutten.

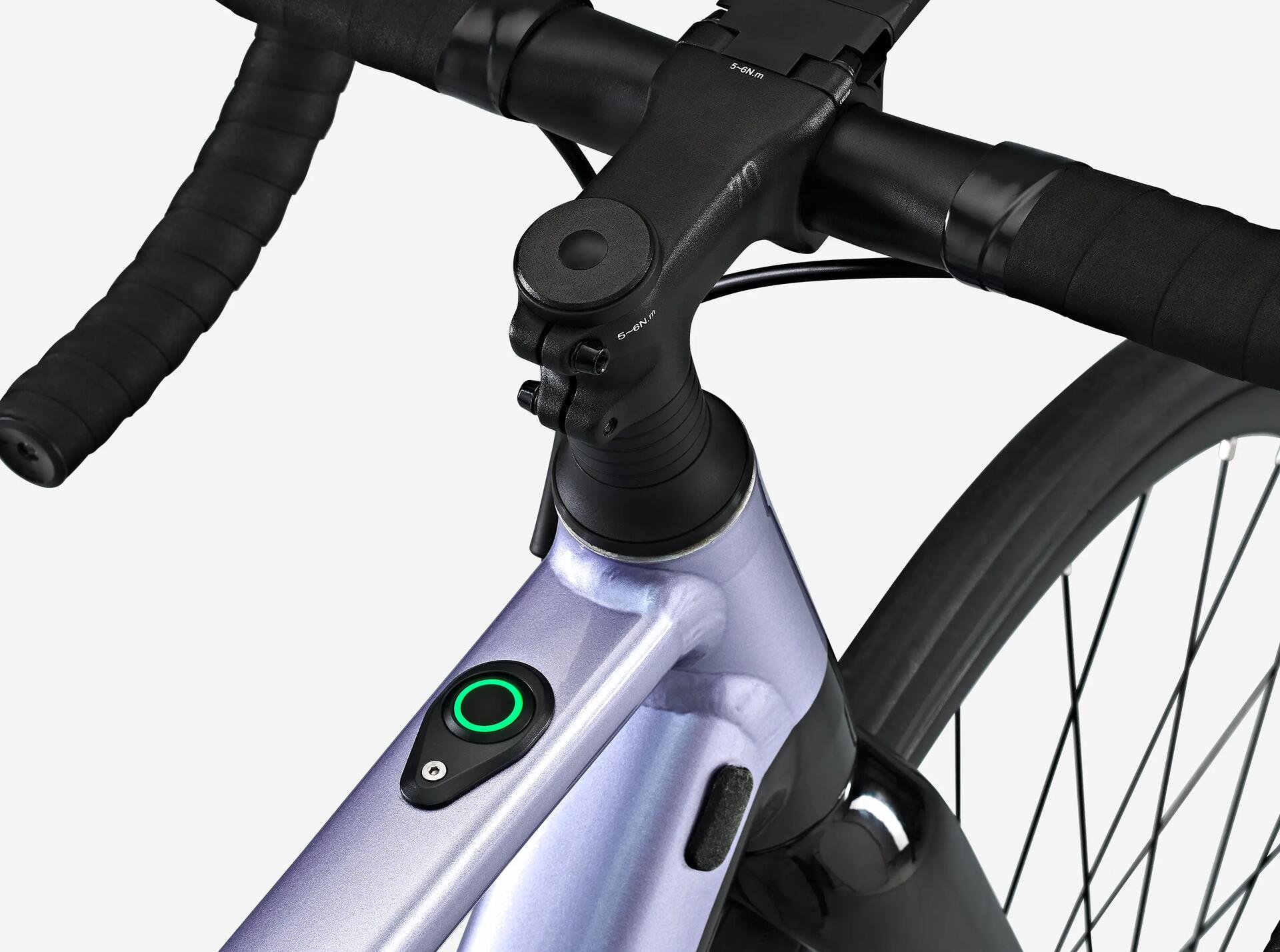

Met de knop op de horizontale buis:

- de knop geeft continu het batterijniveau aan met een kleur, om de ondersteuningsstand weer te geven druk je 1 keer op de knop, de bijbehorende kleur licht op
- daarna kan je de ondersteuningsstand wijzigen door op de knop te drukken
- telkens je op de knop drukt, ga je naar een hogere stand
- het is niet mogelijk om direct een lagere ondersteuningsstand te kiezen, je moet alle standen doorlopen ""(0->1->2->3->0->1->2->3->...)

Ja, de elektrische ondersteuning werkt alleen als je trapt.
De fiets is uitgerust met een kadanssensor. Die stuurt de trapsnelheid door naar de boordcomputer van de fiets die de motor aanstuurt.
Vervolgens kan je de geleverde ondersteuning regelen met de verschillende standen (1, 2 of 3). In stand 1 zal je steviger moeten trappen dan in stand 3 om dezelfde snelheid te halen.

De gebruikte ondersteuningsstand (0, 1, 2 of 3) wordt op 2 plaatsen weergegeven:
- het display toont het cijfer van de gekozen stand (0, 1, 2 of 3)
- de knop op de horizontale buis heeft de kleur die overeenstemt met de geselecteerde stand

De aanbevolen bandenspanning bedraagt 3,5 - 5,5 bar.
Als je meer comfort en grip wilt, kun je kiezen voor een lagere bandenspanning, tot 2,5 bar.
De minimumspanning bedraagt 1,5 bar, de maximumspanning 3,5 bar.

Als je fiets uit de winkel komt, zijn de schijven en remblokken nog nieuw. Je kunt dan nog niet op volle kracht remmen. Wanneer je aanhoudend koud remt (bijvoorbeeld in een afdaling), kunnen de remblokjes oververhit raken en "verglazen".

Om dat te vermijden en te voorkomen dat je remmen onbruikbaar worden, raden we aan om in te remmen. Dat doe je door met elke rem een tiental keer te remmen. Inremmen wil zeggen sterk vertragen van 25 naar 5 km/u, maar zonder je wiel te blokkeren en door slechts één rem tegelijk te gebruiken.

Als je een dun, glad en glanzend laagje op je remblokken ziet, dan zijn ze wellicht verglaasd. Om dat te verhelpen en te voorkomen dat je ze moet weggooien, kun je ze ontglazen met relatief fijn schuurpapier (korrel 120). Draag handschoenen en een mondkapje terwijl je je remblokken schuurt. Monteer je remblokken vervolgens weer op je fiets en rem ze opnieuw in.

De batterij is perfect bestand tegen fietsen in de regen, maar je mag ze niet onderdompelen of schoonspuiten met een hogedrukreiniger.

Hetzelfde geldt trouwens voor het display en de andere onderdelen en stroomkabels.

We raden je wel aan om je fiets zoveel mogelijk op een droge plek te stallen.

Geen probleem, het display schakelt na een paar minuten automatisch uit als het niet wordt gebruikt.

De batterij blijft tijdens het opladen op de fiets zitten, ze is niet afneembaar. Belangrijk: sluit eerst de oplader aan op de batterij voordat je stekker in het stopcontact steekt.
De plug van de oplader past maar op één manier in de batterij. Je moet hem op de juiste manier insteken. Forceer niets, je zou de plug kunnen beschadigen.

Neen, de batterij is niet uitneembaar. Ze kan alleen in het atelier van je Decathlon-winkel worden uitgenomen.

Met de oplader laad je de batterij volledig op in 5 uur tijd.

De actieradius van je elektrische fiets hangt af van verschillende factoren:

> DE BELASTING VAN DE FIETS: Hoe zwaarder de fiets geladen is, hoe minder ver je kunt rijden.
> DE ROUTE: Als je veel moet klimmen, is je actieradius kleiner
> DE BANDENSPANNING: De actieradius is groter als je banden zijn opgepompt tot minimaal 3 bar en maximaal 3,5 bar.
> DE BUITENTEMPERATUUR: De actieradius is kleiner bij koud weer.
> DE GEBRUIKTE ONDERSTEUNINGSSTAND: We raden je aan een lagere ondersteuningsstand te kiezen als het batterijniveau laag is.
> OF JE DE BATTERIJ OPLAADT EN OPBERGT ZOALS HET HOORT

Gemiddeld bedraagt de actieradius:
100 km in stand 1
70 km in stand 2
40 km in stand 3

Als je de actieradius van je fiets wil vergroten, kun je een extra batterij van 216 Wh installeren ter hoogte van de bidonhouder op het frame (range extender).

Hoeveel batterijlading je nog hebt, kun je op 2 manieren achterhalen:

1. De fietscomputer geeft het batterijniveau in % en de resterende actieradius in km (afhankelijk van de gekozen ondersteuningsstand).
Opgelet, verwar dat niet met het batterijniveau van de fietscomputer zelf!

2. De knop op de horizontale buis geeft met een kleur het batterijniveau aan:
- wit: >75%
- groen: 50%-75%
- oranje: 25%-50%
- rood: 15%-25%
- rood knipperend: <15%

Je kunt de batterij niet zelf vervangen.
Je kunt een nieuwe batterij aanschaffen in het atelier van je Decathlon-winkel.

Loop gerust even langs bij je atelier om te informeren naar de beschikbaarheid en levertermijn van dit onderdeel.

Je bewaart de batterij best in een koele (tussen +10 °C en +25 °C) en droge ruimte, uit de zon.

Denk eraan om de batterij minstens om de 3 maanden op te laden (zelfs als je ze niet gebruikt), om diepontlading en capaciteitsvermindering te vermijden.

Je krijgt 2 jaar garantie op de batterij, of 500 cycli (1 cyclus = 1 keer laden tot 100% + 1 keer volledig ontladen).

Nee, batterijen met lithium-ioncellen hebben geen geheugeneffect, je kan ze dus op elk moment weer opladen.

Het is zelfs aan te raden om je batterij na elke rit op te laden, dan blijft ze goed presteren.

We raden je ten stelligste af om de batterij een hele nacht zonder toezicht in te laten steken.

Ter informatie: wanneer de batterij volledig is opgeladen, schakelt de lader uit (het lampje op de lader blijft branden).

Nee, er is geen 'dynamo-effect'.
Er bestaan systemen waarbij de batterij wordt opgeladen tijdens het fietsen of remmen, maar het rendement daarvan is bijzonder laag: je moet enkele tientallen kilometers fietsen voor je 1 km ondersteuning hebt opgewekt.

Dit is een fiets met elektrische ondersteuning. Het is dus perfect mogelijk om te fietsen zonder die ondersteuning. Dankzij een intern freewheel in de motor kan je zelfs fietsen zonder te worden afgeremd.

Als je batterij het eind van haar levensduur heeft bereikt, breng je ze naar je DECATHLON-winkel. Wij zorgen ervoor dat ze wordt opgehaald door een gespecialiseerde firma die ze recyclet.

Je kunt de batterij tot 6 maanden opbergen zonder opladen, veilig en zonder dat dit invloed heeft op de capaciteit. Laad de batterij wel volledig op voordat je ze voor een dergelijke lange tijd opbergt.

De fietscomputer gaat niet automatisch aan wanneer je de fiets aan zet. Druk 2 seconden op de aan-knop van de fietscomputer om hem aan te zetten.

BELANGRIJK! Als je het BC900-display voor het eerst aan zet, moet je een aantal instellingen doen en de fietscomputer verbinden met je elektrische fiets. Ga als volgt te werk:

- Download op je smartphone de app 'Decathlon Connect'

- Ga naar het menu 'apparaten' en druk op 'toevoegen'

- Selecteer uit de voorgestelde apparaten "BC900 Series" in de categorie "Fietscomputers"

- Zet je fietscomputer BC900 aan door 2 seconden lang op de aan/uit-knop te drukken. Wanneer het scherm "verbinden" verschijnt, druk je opnieuw op de knop OK om te bevestigen en de fietscomputer te verbinden met je smartphone.

- Eens die eerste instellingen gebeurd zijn, start de fietscomputer het verbindingsproces met je e-bike.

Zorg ervoor dat je elektrische fiets aan staat gedurende dit proces. Als verbinden mislukt, zal het verbindingsproces opnieuw starten telkens je opnieuw de activiteit start.

Je kunt met de knop OK de sessie beëindigen op de fietscomputer. Druk op de knop met pijl naar rechts om naar het pictogram "stop" te gaan en bevestig door op de knop OK te drukken. Bevestig opnieuw om de rit op te slaan.

Als je de rit wil bewaren op de app Decathlon Connect, open je de app op je smartphone en start je het synchroniseren. Laat de computer ingeschakeld en houd je smartphone ernaast.

De E-GRVL AF X35 beschikt over "ANT + LEV" connectiviteit zodat hij verbinding kan maken met computers / gps-toestellen van andere merken (Garmin, Hammerhead, Wahoo enz.). Alle apparaten die zijn uitgerust met die ANT + LEV-technologie kunnen verbonden worden met de fiets.

Je kunt externe sensoren zoals een hartslagband, kadans- of vermogenssensor verbinden in het menu van de instellingen > sensoren.

Alle sensoren met ANT+ of Bluetooth® Smart zijn compatibel, ongeacht het merk.

Je kunt ieder activiteitsscherm (de pagina's van de computer die je ziet terwijl je fietst) personaliseren. Voor elke pagina kun je het volgende kiezen:

- het aantal velden (waarden): van 1 tot 5 (het formaat wordt automatisch aangepast, als je dus grotere getallen wil zien kun je best niet te veel waarden per pagina kiezen)
- het soort waarde in elk veld
- het aantal pagina's (tot 9 pagina's)

Die instellingen kan je doen op de fietscomputer of, nog eenvoudiger, in de app Decathlon Connect.

Om de schermen in te stellen met de app Decathlon Connect:
- Zet de fietscomputer BC900 aan
- Ga naar het menu Apparaten in de app Decathlon Connect, selecteer BC900 en dan Configuratie.
- Wacht tot de controle van de huidige configuratie van het scherm verschijnt.
- Nu kun je schermen toevoegen of verwijderen, het aantal functies kiezen dat moet worden weergegeven op elk scherm, en de gegevens die moeten worden weergegeven in elk veld.
- Druk op Opslaan om de nieuwe configuratie naar de fietscomputer te sturen (de fietscomputer moet aan staan).
- Wacht tot de configuratie in werking treedt.

Normaal gezien heb je de fietscomputer al verbonden met je smartphone toen je hem de eerste keer opstartte. Als dat niet het geval is, doorloop je de volgende stappen:

- Download de app 'Decathlon Connect' op je smartphone

- Ga naar het menu 'apparaten' en druk op 'toevoegen'

- Selecteer bij de voorgestelde apparaten "BC900 Series" in de categorie "Fietscomputers"

- Ga op je fietscomputer GPS BC900 naar het menu instellingen > connect

- Volg de instructies op je smartphone om het zoeken te starten en geef de verbindingscode in (vergeet niet om Bluetooth in te schakelen op je smartphone!)

De fiets is uitgerust met een elektrisch systeem van het merk MAHLE (batterij, motor, bedieningssysteem).
MAHLE heeft zijn eigen app ontwikkeld waarmee je de fiets via BLUETOOTH met je smartphone kunt verbinden.
Je kunt de fiets ook zonder de app gebruiken, maar de app biedt interessante functionaliteiten die je ervaring kunnen verrijken:
- actieradius
- ritgeschiedenis
- personalisatie van het gedrag van de motor (sportprofiel of handmatige instelling)
- informatie en status van de fiets
- waarschuwingen en meldingen
- tutorials

Voer MAHLE MY SMART BIKE in de app store van je smartphone in om de app van MAHLE te downloaden.

Vervolgens moet je een profiel aanmaken en de instructies volgen om je fiets via BLUETOOTH te verbinden.

Voor een doeltreffend onderhoud van je E-EDR, heb je bij voorkeur aangepast gereedschap in huis.

De band is het enige onderdeel dat in contact komt met de grond. Het is dus belangrijk om het risico op gripverlies te minimaliseren. Hiervoor is het essentieel om te weten hoe je het juiste type band kiest en de juiste bandenspanning bepaalt.

Bij een elektrische fiets heeft de band ook een invloed op de actieradius, de juiste band kiezen is dus essentieel.

Ontdek ons advies via de link hieronder:

Om je zadel optimaal afgesteld te houden, moet het correct vastgezet zijn. Als je de zadelpen te weinig aanspant, kan het zadel naar beneden zakken tijdens het fietsen.
Span je hem daarentegen te strak aan, dan kun je je zadelpen stuk maken en je fiets beschadigen.


Je kunt het best een momentsleutel gebruiken om je zadelpen vast te draaien. Het aanbevolen aanhaalmoment is 6 tot 7 Nm.


Opgelet, houd je altijd aan de minimale insteekdiepte die is aangegeven op de zadelpen.

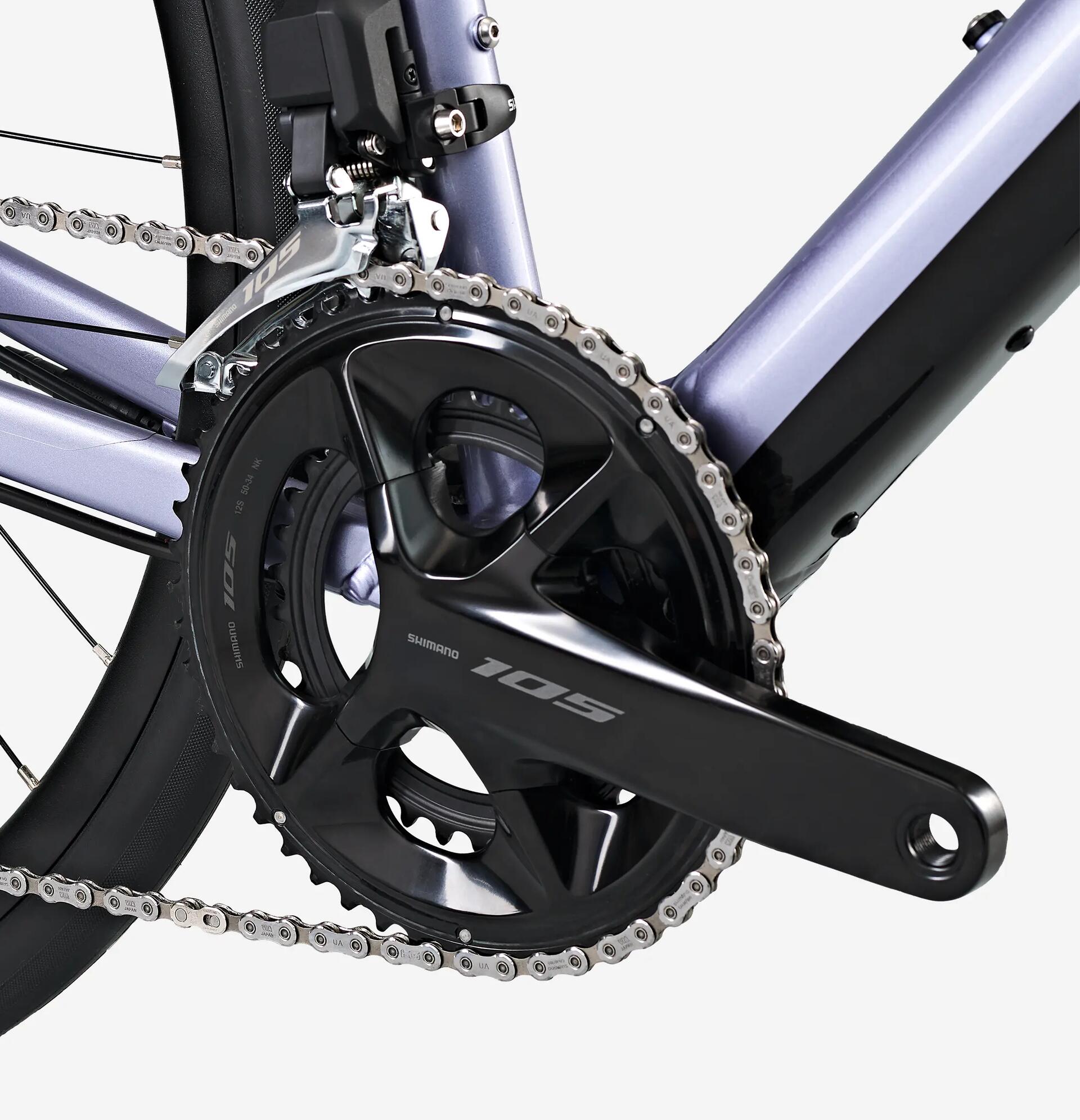

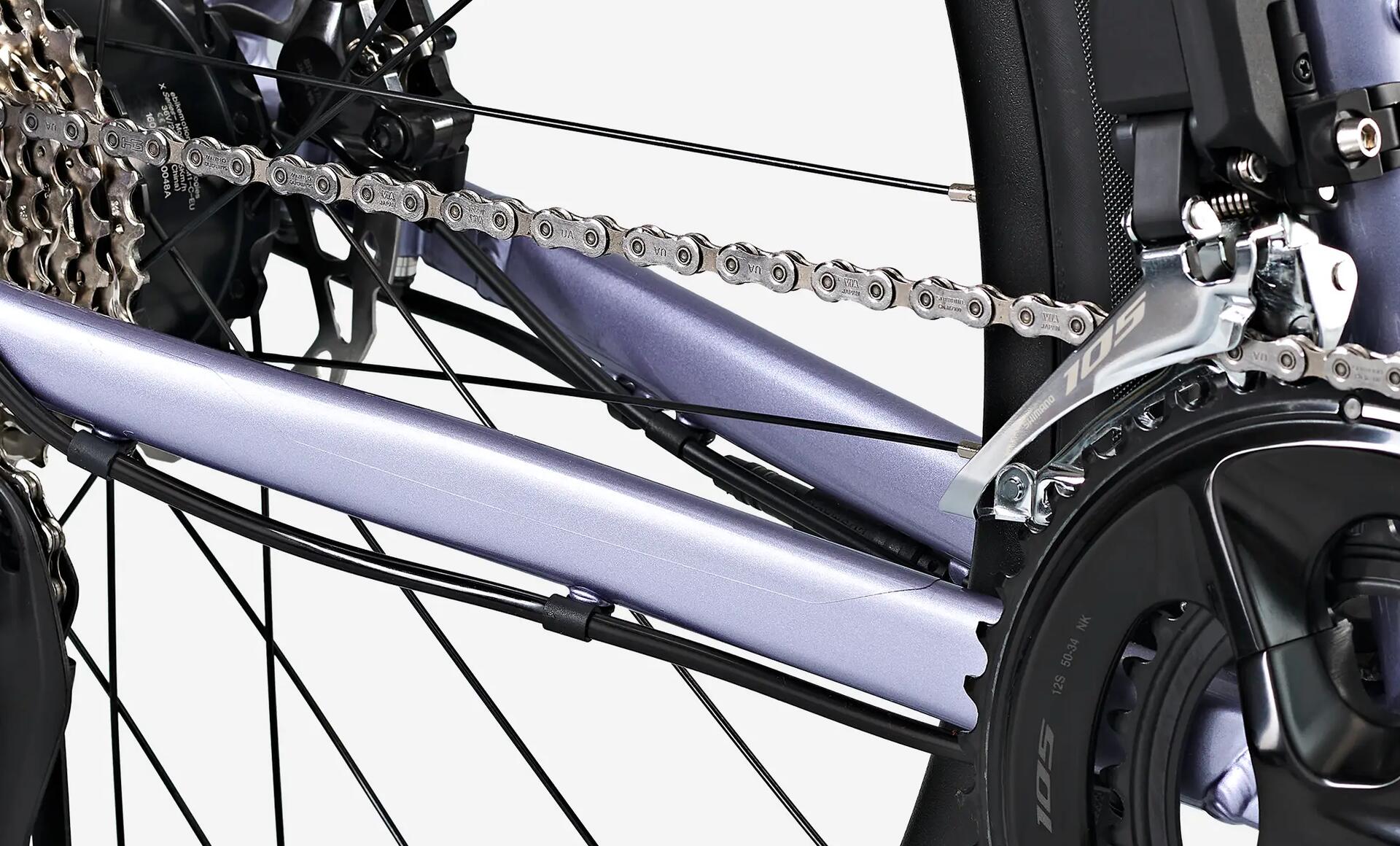

De ketting is een essentieel onderdeel van de transmissie van je fiets. Er zijn verschillende signalen die je laten weten dat het tijd is om de ketting te vervangen:
- De ketting verspringt.
- De ketting heeft meer dan 5000 km afgelegd.
- Het schakelen verloopt moeizaam.

Lees ons artikel voor meer informatie:

Er zijn verschillende tekenen die aangeven dat je remblokken aan vervanging toe zijn:

- Je remmen reageren niet meer zo goed als toen je E-EDR nieuw was en je mist grip.
- Je hoort een abnormaal geluid als je hard remt.
- De dikte van het slijtmateriaal is minder dan 0,5 mm.

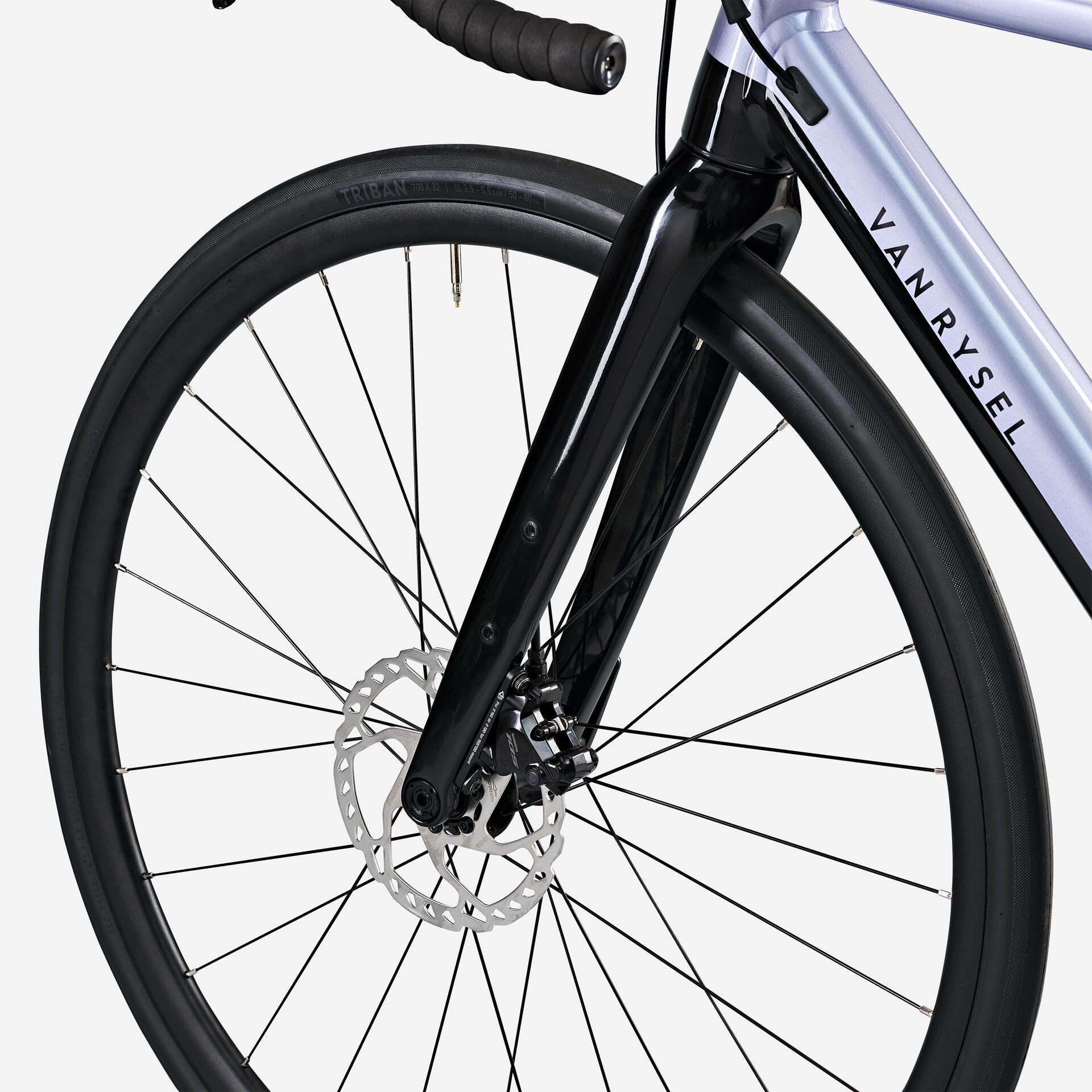

Hoewel schijfremmen ontwikkeld zijn om de remblokjes en niet de schijf te laten slijten, zal de schijf uiteindelijk ook versleten raken door de veelvuldige belasting.

Het kan gevaarlijk zijn om met een te versleten schijf te rijden; hij kan namelijk breken als je abrupt en hard moet remmen.

De maximale slijtagewaarde van de schijfdikte komt overeen met ongeveer 10% van de oorspronkelijke waarde. We bevelen dan ook sterk aan om de schijf te vervangen als je die mate van slijtage vaststelt.

Om ervoor te zorgen dat je frame langer meegaat moet je de lagers en de slijtonderdelen van je E-EDR regelmatig smeren. Dit zijn de onderdelen waar je vooral aandacht aan moet besteden:

- trapas,
- vorkbuis,
- lagers van de wielen,
- zadelpen.

Nieuwe batterijen worden bewaard in de slaapstand zodat ze hun volle vermogen behouden.

Bij het eerste gebruik moet je de batterij aansluiten op de lader en op een stopcontact om de batterij te activeren, als dat nog niet in de winkel is gebeurd.

Als dat het probleem niet oplost, neem je contact met ons op via het assistentieformulier of maak je een afspraak met het atelier van je Decathlon-winkel.

1. Controleer of er geen vuil het opladen belemmert
De connectoren van de lader en van de batterij moeten schoon zijn, er mogen geen vuilresten op zitten die het goede contact tussen lader en batterij hinderen.

2. . Controleer de aansluiting Batterij > Lader > Stroomnet
> Ga na of je wel degelijk de originele lader gebruikt die geleverd is door Decathlon.
> Sluit de lader aan op de batterij en op een stopcontact.

Is de batterij volledig leeg, dan duurt het 5 uur voor ze weer vol is.

Als dat het probleem niet oplost, neem je contact met ons op via het assistentieformulier of maak je een afspraak met een van onze Decathlon-ateliers.

1. Zorg ervoor dat je batterij gebruikt en opbergt zoals het hoort

De actieradius van je e-bike hangt af van verschillende factoren:

> DE BELASTING VAN DE FIETS: Als de fiets heel zwaar geladen is zal de actieradius kleiner zijn.

> DE ROUTE: Als je veel moet klimmen is de actieradius kleiner.

> DE BANDENSPANNING: De actieradius zal groter zijn als je banden opgepompt zijn tot minstens 1,5 bar en maximaal 3,5 bar.

> DE BUITENTEMPERATUUR: Bij koud weer kan je minder kilometers maken (soms tot wel 50% minder).

> DE GEBRUIKTE ONDERSTEUNINGSSTAND: Het is aan te raden aan lagere ondersteuningsstand te kiezen als het batterijniveau laag is.

> JE TRAPKRACHT: Je moet trappen om verder te kunnen rijden.
Een elektrische fiets blijft in de eerste plaats een fiets. Je moet je snelheid dus aanpassen aan het terrein..

2. Een oudere batterij presteert minder goed
De actieradius zal dan verminderen. Loop gerust binnen in een Decathlon-atelier om de staat van je batterij te laten controleren.

Opgelet, de E-GRVL AFX 35 is een elektrische fiets met kadanssensor.

Als je stopt met trappen, stopt de ondersteuning.

Kies een hogere ondersteuningsstand als het trappen te zwaar wordt.

Het is overigens normaal dat de ondersteuning uitschakelt boven de 25 km/u, dat is geen defect.

Krijg je desondanks toch geen ondersteuning, hapert de ondersteuning of valt ze uit, volg dan deze instructies:

1. Controleer het batterijniveau

2. Laat het systeem afkoelen
Bij hoge temperaturen of na een lange rit kan het gebeuren dat het elektrische systeem oververhit raakt. Laat de fiets dan een paar minuutjes afkoelen voor je de trapondersteuning opnieuw inschakelt.

3. Kies een andere ondersteuningsstand dan nul
Als het display stand 0 aangeeft, is het normaal dat er geen elektrische ondersteuning is.
Kies stand 1, 2 of 3.
Zodra je een stand hebt gekozen, begin je te trappen. Duw goed op de pedalen.
Verhoog de ondersteuningsstand (3 is de krachtigste) wanneer je merkt dat je zelf te veel kracht moet leveren om ondersteuning te krijgen.

Werkt de elektrische ondersteuning desondanks nog altijd niet, ga dan even langs in een van onze Decathlon-winkels.

Raadpleeg de lijst met foutcodes in de handleiding om te achterhalen wat de fout is.

Zijn je pedalen stuk? Wil je je pedalen vervangen door klikpedalen? We vertellen je hoe het moet.

Denk erom dat de schroefdraad van het linker pedaal omgekeerd loopt, je moet het pedaal dus tegen de klok in vastschroeven. Het rechter pedaal heeft wel een gewone schroefdraad.

Gebruik het juiste gereedschap om je pedalen te demonteren, want je moet kracht zetten om ze los te schroeven.

Als je een lekke band hebt, volg je de tutorial om je gewone of tubeless band te vervangen:

Na verloop van tijd gaat de kwaliteit van het stuurlint onvermijdelijk achteruit, vervang het als het versleten is.

Er zijn verschillende oplossingen als je merkt dat je remmen minder doeltreffend werken:

- Reinig je remschijf met een ontvetter.

- Controleer de slijtage van de remblokjes.

- Controleer of de remkabel goed aangespannen is.

Als de remblokjes versleten zijn, moet je ze vervangen. Bekijk de volgende tutorial.

Als je remschijf lawaai maakt:

- Controleer of het wiel goed gecentreerd is. Draai het wiel los en draai opnieuw aan.

- Kijk of de remklauw goed afgesteld is.

- Controleer de slijtage van de remblokjes.

- Controleer de spanning van de remkabels.

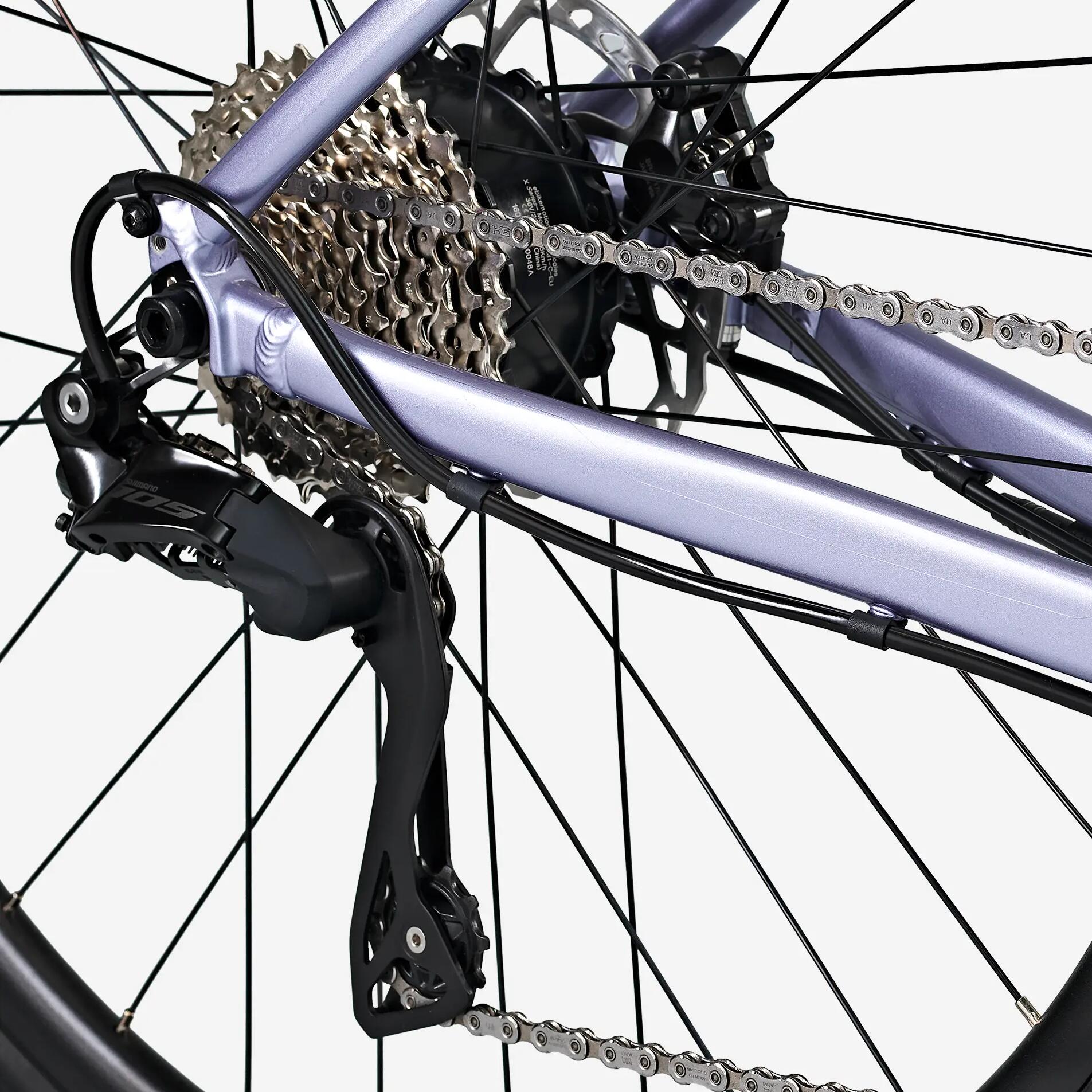

Als je derailleur niet meer reageert op het schakelen, moet je misschien je derailleurkabels en -buitenkabels vervangen.

Aangezien je elektrische derailleurs hebt op de E-EDR moet je controleren of de batterijen ervan niet leeg zijn.

Bekijk hiervoor onze tutorial:

Als je versnellingen verspringen, moet je eerst de volgende zaken controleren:

- de slijtage van je transmissie.

- de spanning van de kabels.

Als het probleem niet door deze punten veroorzaakt wordt, moet je de derailleur afstellen.

Als je transmissie niet meer normaal werkt en je derailleurpad verbogen is,

dan kun je die vervangen aan de hand van de volgende tutorial.

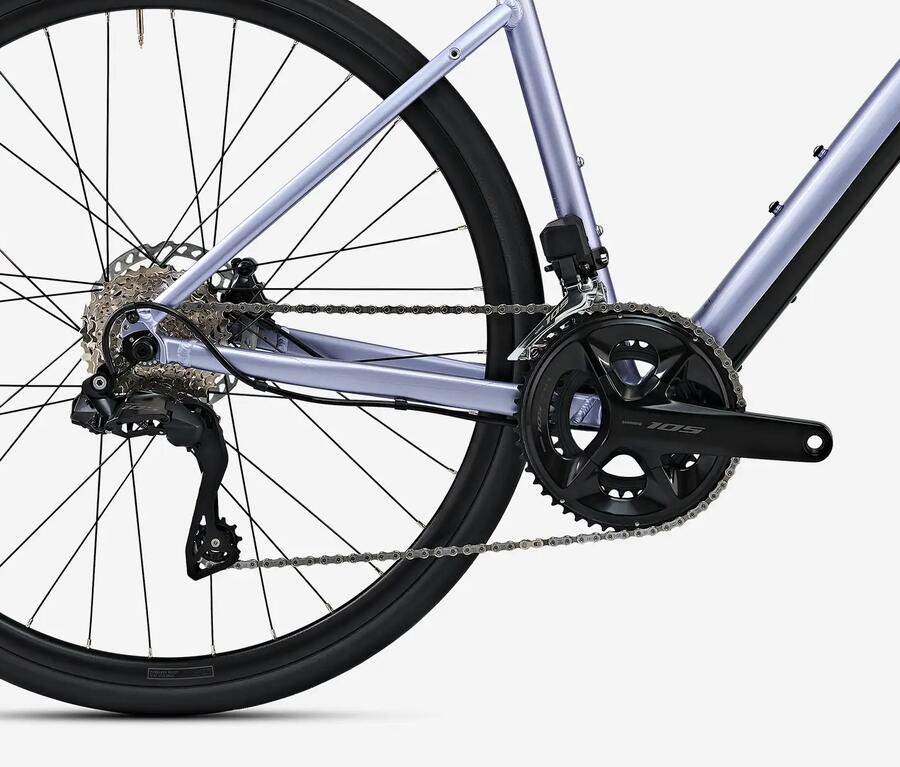

Hieronder tonen we hoe je de fietsketting op de juiste manier vervangt.

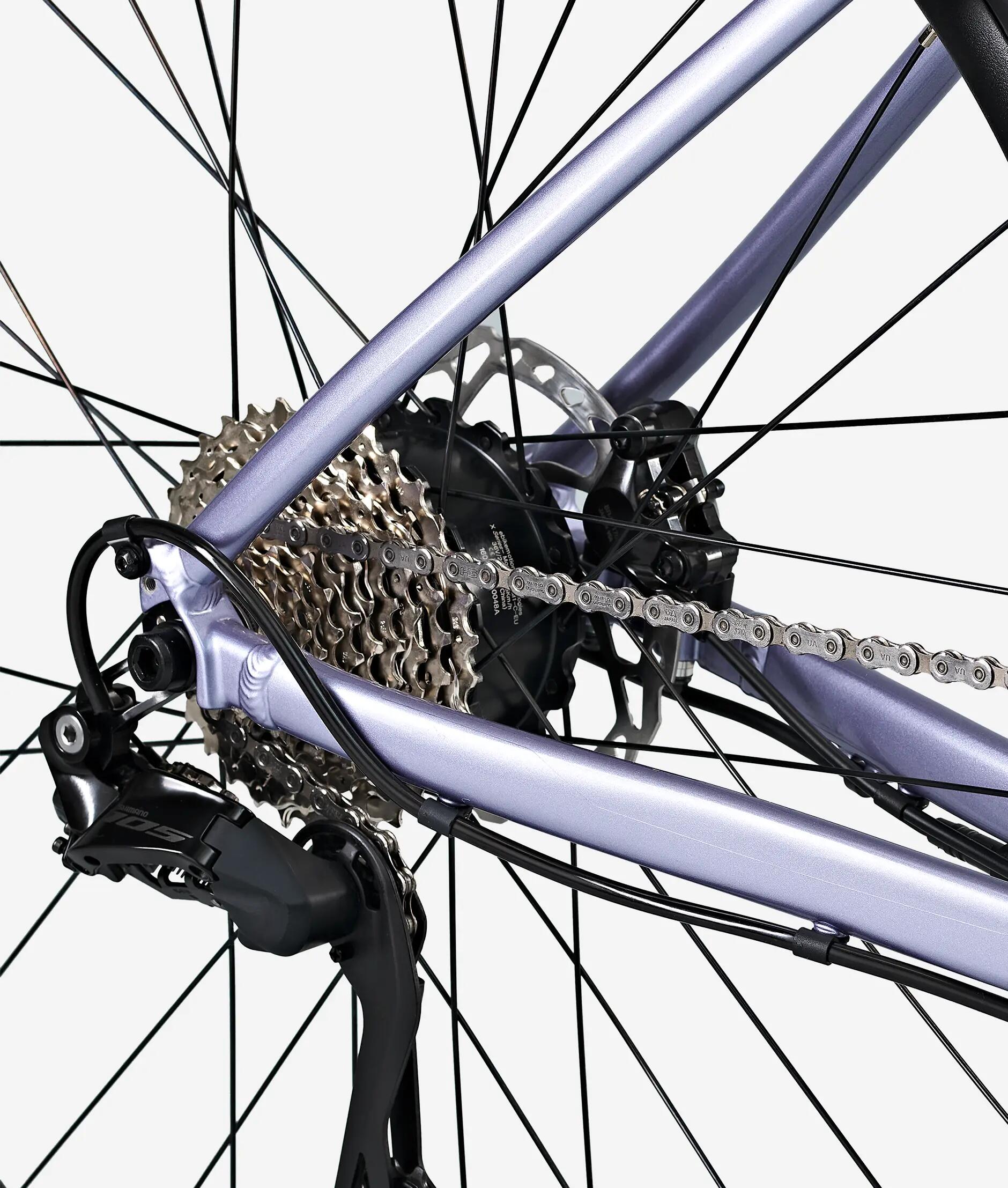

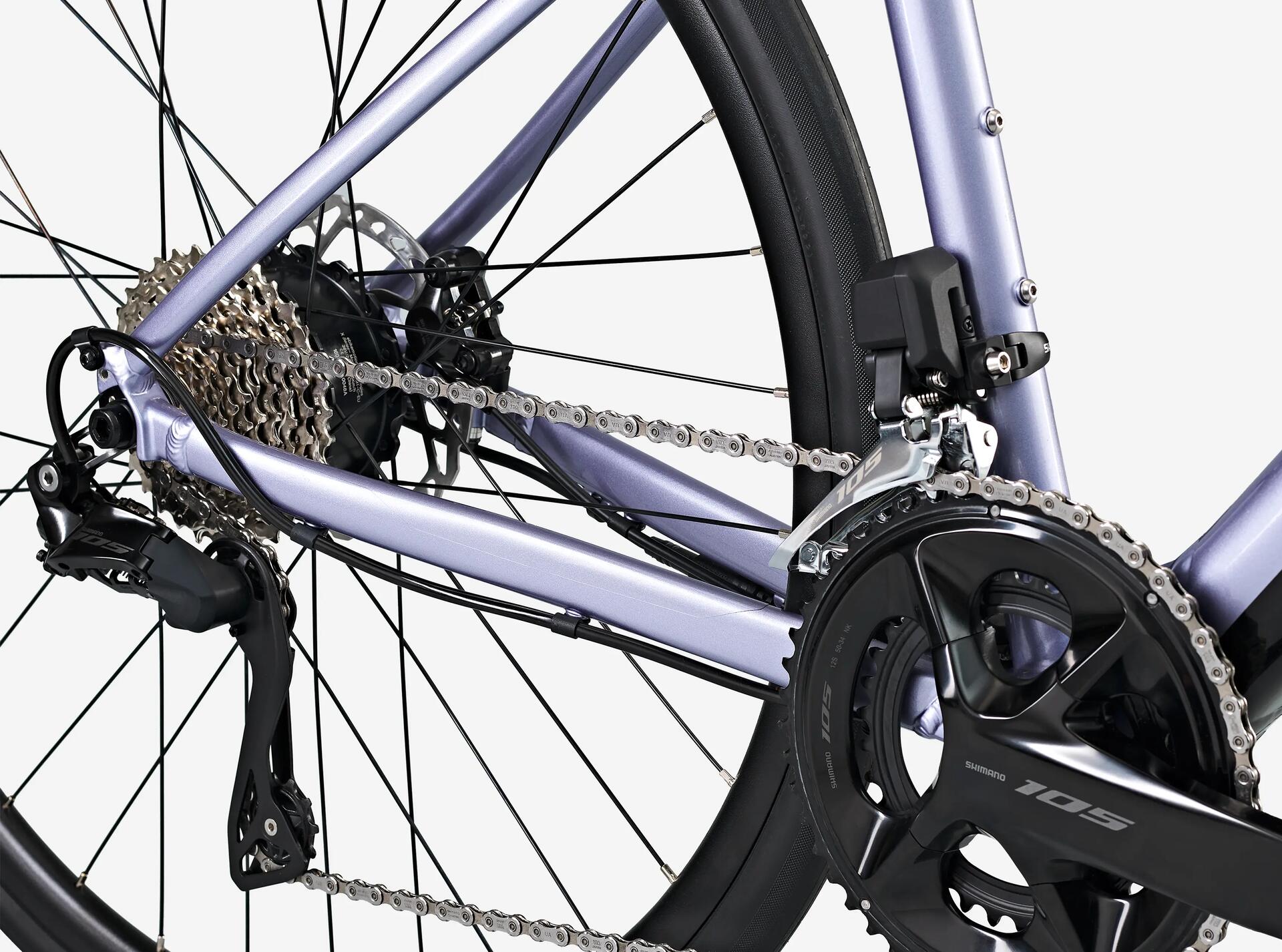

Je kunt snel zien of je cassette versleten is door de tanden ervan te controleren. Als je ketting verspringt of als je cassette meer dan 10.000 kilometer op de teller heeft, is het tijd om ze te vervangen:

Bekijk onze tutorial om te zien hoe je dat doet:

Als de batterij stuk is, kan ze worden vervangen. Maar die vervanging vraagt wel een paar technische handelingen om bij de batterij te kunnen:

- De vork demonteren,

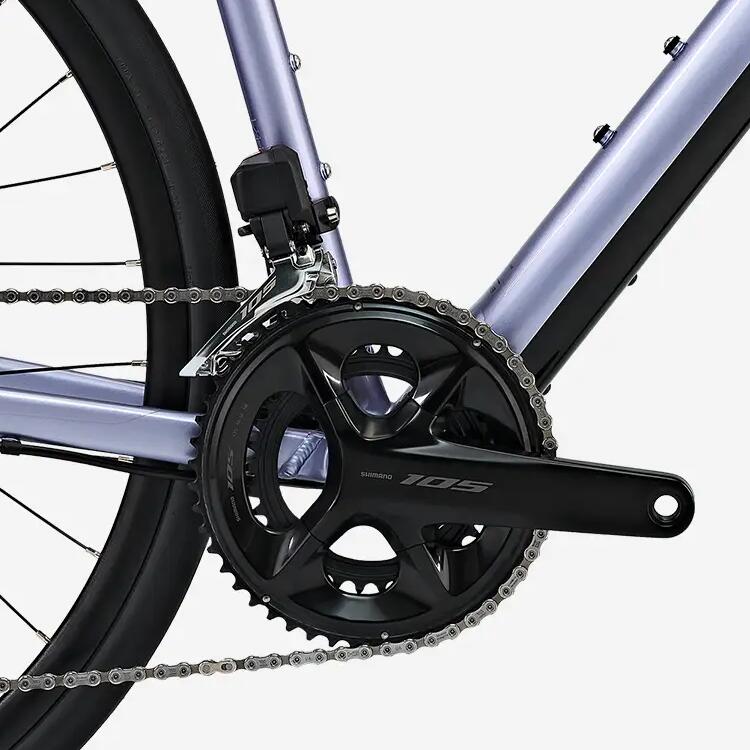

- De trapas en behuizing afnemen.

Voor iedere verrichting aan de batterij raden we aan om een afspraak te maken met het Decathlon-atelier in je buurt.
