fro 500

Ref: 8607949

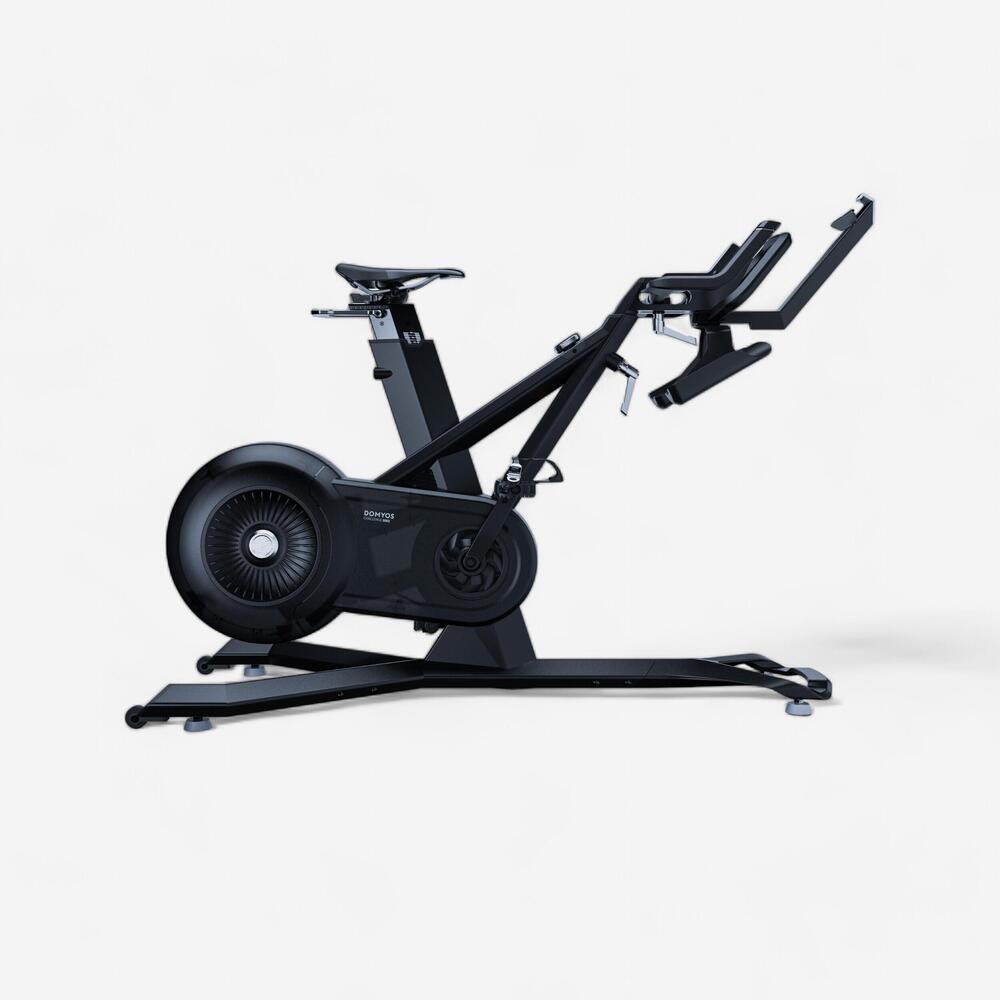

DOMYOS CHALLENGE BIKE

2023

Deze pagina is bedoeld om je te helpen bij het gebruik van je Challenge Bike.

Je vindt hier advies voor de montage, ingebruikname, onderhoud, probleemoplossing en reparatie van je product.

Deze fiets is 100% repareerbaar.

Ergonomische afstellingen

Afstelling van de zadelhoogte

Het zadel moet op de juiste hoogte staan om efficiënt te kunnen trainen. Je knieën moeten licht gebogen zijn als de pedalen op het laagste punt staan. De markering op de zadelbuis is gelijk aan de afstand tussen het zadel en het midden van de trapas.
Trek het zadel omhoog als je het hoger wil zetten.
Gebruik de hendel als je het zadel lager wil zetten(1). Je kunt de zadelhoogte vastzetten door aan de verstelschroef te draaien (2).

Het onderstaande filmpje laat je zien hoe je het zadel kunt afstellen.

Zelfaandrijving
Afstelling van de hoek van het zadel

Je kunt de hoek van het zadel van de Challenge Bike afstellen met de verstelschroef.
De spansleutel bevindt zich onder het zadel.

Het onderstaande filmpje laat je zien hoe je het zadel kunt afstellen.

DOMYOS CHALLENGE: handleiding, reparatie (kopie): handleiding, reparatie
Afstelling van de zadeldiepte

Je kunt de diepte van het zadel aanpassen. Draai de hendel onder het zadel los, pas de positie aan en draai weer helemaal vast.

Het onderstaande filmpje laat je zien hoe je het zadel kunt afstellen.

DOMYOS CHALLENGE: handleiding, reparatie (kopie): handleiding, reparatie
Afstelling van de stuurhoogte

Houd het stuur vast, schroef de hendel los, pas de positie aan en draai stevig vast.
Om optimaal te kunnen trainen moet het stuur iets lager dan het zadel staan.
De markering op de buis is gelijk aan de afstand tussen de bovenkant van het stuur en het midden van de trapas.
Let op dat je de markering van de minimale insteekhoogte niet overschrijdt.

Het onderstaande filmpje laat je zien hoe je het zadel kunt afstellen.

DOMYOS CHALLENGE: handleiding, reparatie (kopie): handleiding, reparatie
Afstelling van de diepte van het stuur

Draai de hendel los om de diepte van het stuur aan te passen. Leg je onderarm in het verlengde van het zadel zodat je elleboog het uiteinde van het zadel raakt. Stel vervolgens het stuur zo af dat je vingertoppen het stuur raken en draai ten slotte de hendel stevig vast.

Het onderstaande filmpje laat je zien hoe je het zadel kunt afstellen.

DOMYOS CHALLENGE: handleiding, reparatie (kopie): handleiding, reparatie
Afstelling van de positie van de smartphonehouder

Voor je comfort kan je de smartphonehouder in twee posities afstellen.
Druk op de knop (1) en trek de houder uit de behuizing. Verwijder de plastic afdekking (2) zodat je de houder op zijn plaats kunt zetten. Zet de plastic afdekking op de opening.

DOMYOS CHALLENGE: handleiding, reparatie (kopie): handleiding, reparatie

Ingebruikname

Starten

De fiets start zodra je de stroom inschakelt. Stop het voedingsblok in een stopcontact en sluit het aan op de fiets via de aansluiting aan de achterkant.

DOMYOS CHALLENGE: handleiding, reparatie (kopie): handleiding, reparatie
Koppeling met de E-connected-app

Je kunt je fiets via bluetooth verbinden met de E-connected-app en apps van partners, beschikbaar op tablets en smartphones.
De verbinding gebeurt via bluetooth vanuit de app.

Met E-connected heb je de keuze uit drie standen:

- Weerstandsstand: met de knop kan je de weerstand aanpassen.
- Free practice-stand: de fiets is gekoppeld aan de free practice-stand en de gebruiker kan de virtuele snelheid (van 1 tot 32) aanpassen met de knop.
- Trainingsstand: met uitzondering van de hartslag, worden de ervaring en gegevens alleen in de app getoond.

Een hartslagsensor aansluiten

De fiets is uitgerust met een bluetooth-hartslagontvanger die je met Bluetooth Low Energy kunt gebruiken.
Koppelen kan alleen wanneer de fiets wordt gestart en is niet mogelijk tijdens je training.
Het koppelmenu verschijnt als de fiets een hartslagband detecteert.
De hartslag, in slagen per minuut, verschijnt op het display van de consoleknop.
Als de verbinding tijdens de sessie wordt verbroken, wordt er automatisch opnieuw verbinding gemaakt als de fiets de hartslagmeter opnieuw detecteert.

De gemeten gegevens zijn een indicatie en in geen enkel geval een medische garantie.

Afstelling van het weerstandsniveau

Deze fiets heeft 32 weerstandsniveaus die je op twee manieren kunt aanpassen:
- draai aan de consoleknop. Met de klok mee om te verhogen en tegen de klok in om te verlagen.
- druk op de knoppen + en - van het stuur. Als je een van de knoppen ingedrukt houdt, verspringen de waarden elke halve seconde met één.

Mijn Challenge Bike uitzetten

Het display van je Challenge Bike gaat in stand-by na twee minuten van inactiviteit.
Je trainingsgegevens worden 18 minuten in de stand-by-stand bewaard.
Er is geen aan-/uitstand op deze fiets. Trek hem uit het stopcontact om onnodig elektriciteitsverbruik te vermijden.

Onderhoud van het product

Je toestel zorgt goed voor jou, dus moet jij er ook goed voor zorgen. Regelmatig onderhoud is cruciaal om ervoor te zorgen dat je toestel optimaal blijft functioneren en langer meegaat. Ontdek hier ons onderhoudsadvies.

Opbergadvies

1. Niet op een vochtige plaats opbergen.

2. Niet buiten laten staan.

Onderhoudsadvies

1. Veeg transpiratie op je product na elke trainingssessie af.

2. Maak na elke sessie schoon met een zachte, vochtige doek.

3. Controleer regelmatig of je hometrainer nog stabiel staat en of de schroeven nog goed zijn aangedraaid. Maak hiervoor gebruik van de handleiding.

Gebruiksbeperking

Uitsluitend voor thuisgebruik.

Max. gewicht gebruiker: 130 kg.

Problemen diagnosticeren

Elektrisch schema

1. Console
2. Moederbord van de console
3. Besturingskaart
4. Stroomadapter
5. Vliegwiel
6. Snelheidssensor
7. Temperatuursensor
8. USB-aansluiting
9. Weerstandsknop
10. Bevestigingsknop
11. Decentrale weerstandsknop -
12. Decentrale weerstandsknop +

DOMYOS CHALLENGE: handleiding, reparatie (kopie): handleiding, reparatie
Werking van de transmissie

Duw op de pedalen (1) om de trapas te laten draaien (2). De trapas activeert de aandrijfriem (3) die op zijn beurt het vliegwiel laat draaien (4). Met de spanrol (5) kan je de aandrijfriem aanspannen.

Problemen diagnosticeren
Problemen met de weergave van afstand en/of snelheid

De fiets kan de snelheid en afstand in mijl of kilometer weergeven.
Om een eenheid te kiezen, sluit je de transformator aan om de console in te schakelen. Zodra het woord "GO" op het display verschijnt, druk je drie seconden op de knop Start/pause.
Gebruik de knoppen + en - om de gewenste eenheid te selecteren. Klik vervolgens op de knop Stop/mode om uit het menu te gaan.

weergave
Mijn display gaat niet aan

De fiets start automatisch zodra je de stroom inschakelt.

Controleer eerst of de voedingskabel goed is aangesloten op de elektrische transformator en aan de achterkant van de fiets (1) als het display niet oplicht.
Controleer vervolgens de aansluiting van de kabel van het display (2) zoals aangegeven in stap E van de handleiding.

Als het probleem aanhoudt, dien je een ondersteuningsverzoek in via de knop onderaan deze pagina.

DOMYOS CHALLENGE: handleiding, reparatie
De Bluetooth-verbinding is verbroken

Als je dit scherm ziet op de consoleknop van je Challenge Bike, betekent dit dat de verbinding met je app of hartslagmeter is verbroken.

Als de verbinding met je hartslagmeter wordt verbroken, wordt er automatisch opnieuw verbinding gemaakt als de fiets de hartslagmeter opnieuw detecteert.

Als de verbinding met een app wordt verbroken, dan moet je de fiets herstarten om opnieuw verbinding te maken.

DOMYOS WOODROWER: handleiding, reparatie
Ik heb een probleem met mijn cardiofitness-app

Werkt je toestel normaal, maar heb je problemen met de app? Klik op de knop "MIJN APP" en bekijk de oplossingen.

Mijn fiets kraakt als ik hem gebruik

Als je tijdens het gebruik een krakend geluid hoort, controleer je of alle bevestigingsschroeven goed vastzitten, in overeenstemming met de montage-instructies.

Als het probleem aanhoudt, dien je een ondersteuningsverzoek in via de knop onderaan deze pagina.

Ik hoor een klikgeluid bij elke trapbeweging

Het mogelijk dat de schroefdraden van een pedaal niet goed op hun plaats zitten in de crank. Om dit probleem op te lossen, draai je de pedalen twee slagen los en draai je ze daarna opnieuw stevig aan.

Opgelet, de schroefdraad van de linkerpedaal is omgekeerd (tegen de klok in).

Als het probleem aanhoudt, dien je een ondersteuningsverzoek in via de knop onderaan deze pagina.

Problemen oplossen
Mijn toestel staat niet stabiel

Is je fiets niet stabiel tijdens het gebruik?
Controleer eerst of de fiets op een vlakke ondergrond staat. Indien nodig kun je de hoogte van de verstelbare voeten aanpassen.

Controleer ook of de spanhendels van het stuur en het zadel correct aangespannen zijn.

Als het probleem aanhoudt, dien je een ondersteuningsverzoek in via de knop onderaan deze pagina.

DOMYOS WOODROWER: handleiding, reparatie
FRO 500

Bekijk de handleiding en de explosietekening

  • Handleidingen

    Heb je de handleiding van je product nodig? Klik hier om deze te downloaden.

  • HANDLEIDINGEN

    Heb je de explosietekening van het product nodig? Klik hier om deze te downloaden.

Bekijk de beschikbare onderdelen

Onderdelen nodig voor je product?

Je fiets laten onderhouden / repareren

DIENSTEN EN ADVIESPRIJZEN VAN HET ATELIER BEKIJKEN

DOMYOS CHALLENGE: handleiding, reparatie

Onze beloftes

Domyos geeft bij normaal gebruik 5 jaar garantie op het frame en 2 jaar op onderdelen en werkuren, te rekenen vanaf de aankoopdatum (waarvan de kassabon als bewijs geldt).
